Шарова опора автомобіля — це ключовий шарнірний вузол передньої підвіски, який з’єднує важіль підвіски з поворотним кулаком і ступицею керованого колеса. Вона забезпечує одночасно можливість повороту колеса в горизонтальній площині та його вертикальне переміщення під час роботи підвіски на нерівностях, зберігаючи при цьому жорстке положення колеса відносно кузова.
Конструктивно вузол складається з металевого корпусу, шарового пальця з сферичною головкою, полімерного вкладиша та захисного гумового пильника зі змащенням. Від стану цього елемента безпосередньо залежить керованість, стійкість на дорозі та безпека руху, оскільки критичний знос може призвести до втрати зв’язку колеса з підвіскою.
Ресурс шарової опори на сучасних автомобілях зазвичай становить 80–120 тисяч кілометрів за нормальних умов, проте на українських дорогах з ямами та вибоїнами він часто скорочується до 50–70 тисяч кілометрів через пошкодження пильника та абразивний знос вкладиша.
Що таке шарова опора та її основні функції
Шарова опора автомобіля виконує роль сферичного підшипника ковзання в системі підвіски. Вона фіксує поворотний кулак відносно важеля, дозволяючи колесу обертатися навколо вертикальної осі під час повороту керма та одночасно переміщатися вгору-вниз у межах ходу підвіски.
Без цього шарніра незалежна підвіска не могла б поєднувати поворот керованих коліс і відпрацювання дорожніх нерівностей. Механізм передає на кузов тягові, гальмівні та бокові зусилля, підтримуючи задану геометрію установки коліс. У підвісці Макферсона зазвичай встановлюють одну нижню шарову опору на бік, оскільки роль верхнього шарніра виконує сама стійка.
У двоважільних і багатоважільних конструкціях кількість опор збільшується: з’являються верхні та нижні, а також додаткові напрямні шарніри. Нижні опори часто несуть основне навантаження від ваги автомобіля, тоді як верхні переважно направляють рух поворотного кулака.
Конструкція та принцип роботи шарової опори
Типова конструкція включає кілька основних елементів. Корпус виготовляють зі сталі методом кування або штампування; всередині нього формується сферичне гніздо. Шаровий палець — це сталевий стержень з різьбою на одному кінці та сферичною головкою («яблуком») на іншому. Головка обертається всередині полімерного вкладиша, який зменшує тертя та компенсує невеликі зазори.
Змащення, закладене під час виробництва, забезпечує плавне ковзання. Гумовий або поліуретановий пильник щільно фіксується стопорними кільцями та захищає внутрішні поверхні від води, піску та дорожнього пилу. При пошкодженні пильника абразивні частинки потрапляють усередину, прискорюючи знос вкладиша в кілька разів.
Під час руху палець обертається відносно корпусу в декількох площинах. Вертикальні навантаження сприймає вкладиш, а бокові та поворотні зусилля передаються через сферичний контакт. З часом вкладиш стоншується, з’являється люфт, і палець починає битися об корпус, що проявляється характерним стуком.
Цілісність пильника є критичним фактором ресурсу: навіть невелика тріщина пропускає вологу, яка вимиває змащення і викликає корозію сферичної поверхні пальця.
Типи шарових опор і особливості кріплення

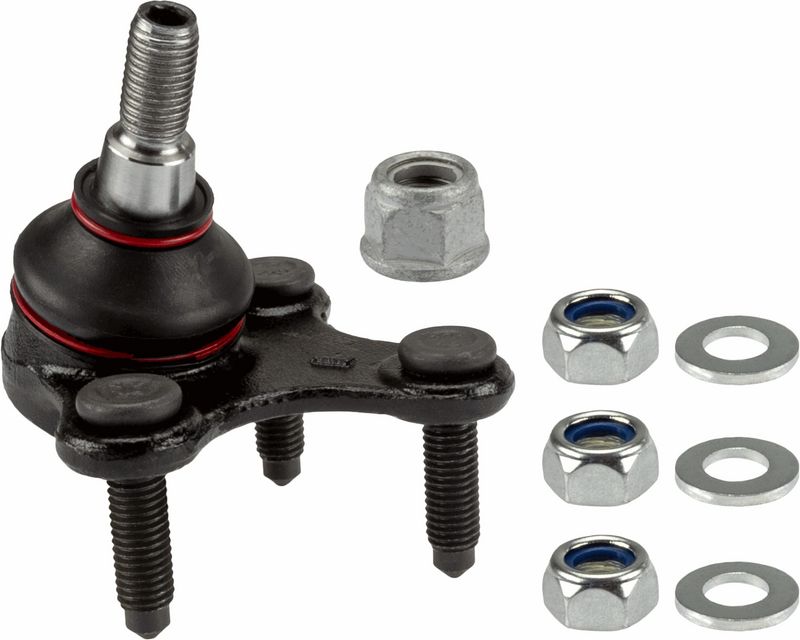

Опори розрізняють за розташуванням, способом кріплення та конструкцією. За розташуванням виділяють верхні та нижні. За способом кріплення — знімні (кріпляться болтами до важеля) та незнімні (запресовані в важіль або виконані з ним як єдине ціле). Сучасні автомобілі частіше використовують інтегровані варіанти, що спрощує виробництво, але ускладнює заміну.
Існують також обслуговувані конструкції з маслянкою для періодичного додавання змащення та герметичні необслуговувані, які встановлюють на більшості сучасних авто. Останні вимагають заміни всього вузла при зносі.
| Тип | Спосіб кріплення | Складність заміни | Типові авто |
|---|---|---|---|
| Знімна (болтова) | Болти до важеля | Низька, без преса | Багато старих і деякі сучасні моделі |
| Запресована | Пресується в важіль | Середня, потрібен прес | Більшість легкових авто |
| Інтегрована в важіль | Єдине ціле з важелем | Висока, заміна важеля | Сучасні європейські та азійські моделі |
Дані про типи кріплення відповідають опису конструкцій на технічних ресурсах на кшталт Autonews і профільних автомобільних сайтів. Після заміни будь-якого типу опори обов’язково перевіряють і регулюють кути установки коліс, оскільки навіть невеликий люфт змінює геометрію.
Ресурс шарової опори та фактори прискореного зносу
Заводський ресурс якісних опор на сучасних легкових автомобілях зазвичай лежить у межах 100–150 тисяч кілометрів за хороших доріг і спокійного стилю водіння. На практиці в умовах України з великою кількістю ям і вибоїн багато водіїв стикаються з необхідністю заміни вже на 50–80 тисячах кілометрів.
Основні фактори скорочення ресурсу:
- Пошкодження або розрив пильника — найпоширеніша причина. Пісок і вода діють як абразив і прискорюють знос вкладиша в рази.
- Агресивна їзда по нерівностях на високій швидкості — ударні навантаження деформують вкладиш і збільшують люфт.
- Якість деталі — оригінальні або якісні аналоги (Lemforder, TRW, Kayaba тощо) зазвичай служать довше за дешеві дублікати.
- Вага автомобіля та конструкція підвіски — кросовери та позашляховики навантажують нижні опори сильніше.
На старих вітчизняних автомобілях ресурс часто не перевищував 30–50 тисяч кілометрів через простішу конструкцію та якість матеріалів. Сучасні полімерні вкладиші та покращені пильники суттєво підвищили довговічність вузла.
Ознаки несправності шарової опори
Перші симптоми зазвичай з’являються поступово. Найхарактерніший — глухий стук або клацання в районі передньої підвіски під час проїзду ям, лежачих поліцейських або трамвайних колій. Звук посилюється зі збільшенням люфту, коли палець починає битися об вкладиш.
Інші поширені ознаки включають скрип або скрегіт при повороті керма (особливо на малих швидкостях), відчуття «плаваючого» керма та необхідність постійних підрулювань на прямій, а також нерівномірний знос шин по внутрішньому або зовнішньому краю. У запущених випадках з’являється помітний люфт колеса при розхитуванні та погіршення курсової стійкості.
Якщо стук супроводжується відчутним люфтом при розхитуванні колеса за положеннями «12» і «6» годин, зволікати з ремонтом не варто — повне руйнування опори може призвести до втрати керування колесом.
Симптоми часто перетинаються з несправностями стійок стабілізатора, сайлентблоків або рульових наконечників, тому точну локалізацію проводять під час діагностики на підйомнику або з використанням монтажки.
Як перевірити шарову опору самостійно
Базова діагностика доступна в гаражних умовах. Спочатку проводять візуальний огляд пильника: на ньому не повинно бути тріщин, розривів і слідів витікання змащення. Навіть незначне пошкодження є приводом для заміни опори, оскільки подальший знос стає стрімким.
Для перевірки люфту автомобіль піднімають домкратом так, щоб колесо вільно висіло (під кузов обов’язково ставлять надійну підставку). Помічник розхитує колесо за верхню і нижню точки («12» і «6» годин). У цей час рукою торкаються корпусу опори та поворотного кулака. Відчутний удар або зміщення пальця відносно корпусу свідчить про люфт.
Точніший метод — використання монтажки. Її вставляють між важелем і поворотним кулаком поблизу опори та обережно віджимають. Справний шарнір залишається жорстким, зношений демонструє вільний хід. Горизонтальне розхитування («3» і «9» годин) більше вказує на проблеми рульових наконечників або підшипника ступиці.
Типові помилки при експлуатації та діагностиці
- Ігнорування стану пильника. Багато водіїв чекають появи стуку, хоча розірваний пильник уже є причиною для заміни — знос вкладиша після цього відбувається дуже швидко.
- Заміна лише однієї опори. На одній осі краще міняти опори парами, навіть якщо люфт виявлено лише з одного боку. Це зберігає симетрію підвіски та рівномірний знос шин.
- Відсутність регулювання розвалу-сходження після заміни. Навіть якісна опора змінює геометрію, і без регулювання можливий прискорений знос шин і погіршення керованості.
- Використання ударного інструменту при запресовуванні. Неправильна установка деформує корпус або вкладиш і суттєво скорочує ресурс нової деталі.
Після будь-яких робіт з підвіскою варто перевірити стан суміжних елементів — сайлентблоків важелів і наконечників, оскільки вони часто зношуються одночасно.
Заміна шарової опори та практичні рекомендації
Процедура заміни залежить від типу кріплення. Знімні опори відкручують болтами після від’єднання від поворотного кулака. Запресовані вимагають спеціального знімача або преса. Інтегровані змінюють разом із важелем, що збільшує вартість робіт.
Самостійна заміна можлива за наявності інструменту та досвіду, проте багато власників віддають перевагу сервісу через необхідність точного затягування кріплення та подальшого регулювання кутів. Після встановлення нової опори обов’язково перевіряють і за потреби регулюють розвал і сходження.
Для подовження ресурсу рекомендується періодично оглядати пильники (особливо після їзди по брудних або розбитих дорогах), уникати різких ударів об ями на високій швидкості та обирати якісні запчастини відомих виробників. У нашій практиці зустрічалися випадки, коли оригінальні опори на передньопривідних автомобілях проходили понад 150 тисяч кілометрів за умови цілих пильників і помірного стилю водіння, тоді як дешеві аналоги вимагали заміни вже через 40–50 тисяч.
Своєчасна діагностика та заміна шарової опори автомобіля зберігають керованість, знижують знос шин і запобігають аварійним ситуаціям, пов’язаним із раптовим руйнуванням шарніра.
