Рульове керування забезпечує зміну напрямку руху автомобіля шляхом повороту керованих коліс, переважно передньої осі. Система передає зусилля водія від керма до коліс із заданим передаточним відношенням і підтримує стабільність прямолінійного руху.
Сучасне рульове керування поєднує механічні елементи з гідравлічними або електричними підсилювачами, а в окремих конструкціях — з електронним керуванням кутом повороту задніх коліс. Від точності цієї системи залежать маневреність на низькій швидкості, стійкість на трасі та загальна безпека руху.
Розуміння будови та особливостей різних типів механізмів допомагає правильно діагностувати несправності, обирати автомобіль під конкретні умови експлуатації та своєчасно проводити обслуговування.
Призначення та основні завдання системи
Рульове керування змінює траєкторію автомобіля за командою водія. Основний спосіб реалізації — кінематичний: поворот керованих коліс у горизонтальній площині. Силовий спосіб, коли створюють різну тягу на колесах лівого і правого бортів, застосовують рідше і переважно в системах курсової стійкості.
Система має забезпечити плавне зростання зусилля на кермі у всьому діапазоні повороту, чіткий зворотний зв’язок із дорогою та автоматичне повернення коліс у нейтральне положення після виходу з повороту. Передаточне відношення між кутом повороту керма і кутом повороту коліс зазвичай становить 15:1–25:1. Це означає, що для повороту коліс на один градус водій обертає кермо на 15–25 градусів.
Важливою вимогою є відсутність самовільного повороту керма при працюючому двигуні та нейтральному положенні. Сумарний люфт у системі для легкових автомобілів категорії M1 не повинен перевищувати 10 градусів згідно з міждержавними стандартами безпеки колісних транспортних засобів.

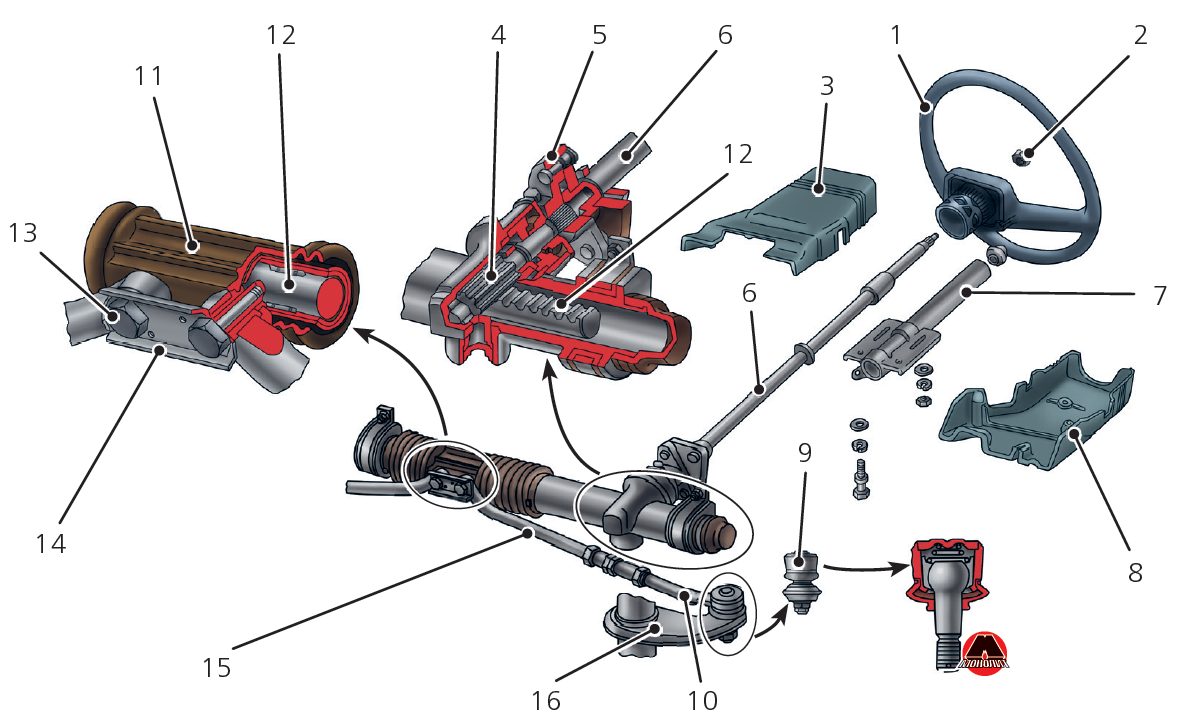

Основні елементи рульового керування
Будь-яке рульове керування складається з кількох пов’язаних між собою вузлів. Кожен виконує конкретну функцію в ланцюгу передачі зусилля.
Рульове колесо та колонка
Рульове колесо сприймає зусилля рук водія і передає його на вал. Діаметр керма легкових автомобілів становить приблизно 380–425 мм. Колонка містить вал, підшипники, кожухи та, у сучасних конструкціях, елементи регулювання по висоті й вильоту, а також подушку безпеки. У деяких системах у колоні розташований електродвигун підсилювача.
Рульовий механізм
Механізм перетворює обертальний рух вала на поступальний або кутовий рух елементів приводу. Він працює як редуктор і збільшує момент, що дозволяє водієві докладати відносно невелике зусилля. Конструкція механізму визначає тип усього рульового керування.
Рульовий привід і трапеція
Привід передає зусилля від механізму до поворотних кулаків коліс. До його складу входять тяги, наконечники, кульові шарніри та захисні пильовики. Рульова трапеція забезпечує різний кут повороту внутрішнього і зовнішнього коліс під час маневру. Це реалізує принцип Аккермана: осі всіх коліс під час повороту сходяться в одній точці, що зменшує бокове ковзання шин і знос протектора.
Типи рульових механізмів
Найпоширеніші типи розрізняють за видом механічної передачі. Кожен має свої переваги залежно від класу автомобіля та умов експлуатації.
- Рейковий механізм. Шестерня на рульовому валу переміщує зубчасту рейку. Рейка через тяги повертає колеса. Конструкція проста, компактна, має високу жорсткість і хороший зворотний зв’язок. Саме цей тип встановлюють на абсолютній більшості сучасних легкових автомобілів.
- Черв’ячний механізм. Глобоїдний черв’як взаємодіє з роликом або сектором. Система менш чутлива до ударних навантажень і забезпечує великі кути повороту коліс. Раніше широко застосовувався на легкових автомобілях класичного компонування, зараз зустрічається на деяких позашляховиках і вантажівках із залежною підвіскою.
- Гвинтовий механізм. Гвинт на валу переміщує гайку з нарізаною рейкою, яка взаємодіє із зубчастим сектором. Має високий ККД і здатність передавати значні зусилля. Використовують переважно на вантажних автомобілях і автобусах, часто в поєднанні з гідропідсилювачем.
На рейці іноді нарізають зуби зі змінним кроком. У центральній зоні крок менший — це знижує чутливість на високій швидкості. Біля країв крок більший — полегшує маневрування на парковці.
| Тип механізму | Основне застосування | Переваги | Особливості |
|---|---|---|---|
| Рейковий | Легкові автомобілі | Компактність, жорсткість, точність | Найпоширеніший у сучасному виробництві |
| Черв’ячний | Позашляховики, старі легкові | Стійкість до ударів, великі кути | Потребує періодичного регулювання |
| Гвинтовий | Вантажівки, автобуси | Високий ККД, велике зусилля | Великі габарити, зазвичай з підсилювачем |
Дані таблиці узагальнено на основі технічних довідників і підручників з конструкції автомобілів.
Підсилювачі керма
Підсилювач зменшує зусилля, яке водій докладає до керма, особливо на низькій швидкості та під час паркування. Без підсилювача сучасні автомобілі з широкими шинами і великою масою було б складно керувати.
Гідравлічний підсилювач використовує насос, що приводиться від двигуна, і спеціальну рідину під тиском. Рідина тисне на поршень у рейці і допомагає переміщувати її. Система дає хороший зворотний зв’язок, але постійно споживає потужність двигуна і потребує контролю рівня та стану рідини.
Електричний підсилювач застосовує електродвигун, який може бути встановлений на колонці або безпосередньо на рейці. Мотор вмикається лише під час повороту керма. Це знижує витрату палива порівняно з гідравлічною системою і спрощує інтеграцію з електронними помічниками водія — утриманням у смузі, автоматичним паркуванням, системами стабілізації.
На більшості легкових автомобілів, випущених після 2015–2018 років, застосовують саме електричний підсилювач, оскільки він легший, економічніший і краще сумісний із сучасними системами активної безпеки.
Існують також електрогідравлічні системи, де насос крутить електродвигун, а не ремінь від колінвала. Вони поєднують переваги обох підходів, але зустрічаються рідше.
Системи з підрулюванням задніх коліс
У деяких автомобілях застосовують систему 4WS — підрулювання задніх коліс. На швидкості нижче приблизно 40 км/год задні колеса повертаються в бік, протилежний переднім. Це зменшує радіус розвороту і полегшує маневрування в місті та на парковці.
На вищих швидкостях задні колеса повертаються в той самий бік, що й передні, але на менший кут. Така поведінка підвищує стабільність під час перестроювання та проходження поворотів на трасі, зменшуючи схильність до заносу. Кут повороту задніх коліс зазвичай не перевищує кількох градусів і контролюється електронним блоком.
Типові несправності та їх ознаки
Типові несправності рульового керування
- Збільшений люфт керма. Часто виникає через знос наконечників тяг, шарнірів або люфт у самому механізмі. Водій відчуває запізнення реакції коліс на поворот керма.
- Стук або стукіт під час проїзду нерівностей. Може вказувати на зношені пильовики, люфт у рейці або пошкоджені кульові з’єднання. Пильовики захищають шарніри від бруду і вологи; їхній розрив прискорює знос.
- Важке обертання керма. При гідравлічній системі — низький рівень рідини, несправний насос або ремінь. При електричній — проблеми з датчиками, блоком керування або електродвигуном.
- Вібрація на кермі під час руху. Може бути наслідком дисбалансу коліс, але також з’являється при люфті в рульових тягах або несправності підсилювача.
- Витік рідини гідропідсилювача. Сліди масла під автомобілем у районі рейки або насоса вимагають негайної перевірки. Зниження рівня призводить до втрати підсилення і прискореного зносу.
У практиці автосервісів діагностику починають із перевірки люфту, огляду пильовиків і рівня рідини. Своєчасна заміна наконечників і пильовиків коштує значно дешевше за ремонт або заміну рейки.
Обслуговування та практичні рекомендації
Регулярний огляд системи дозволяє уникнути дорогих ремонтів. Перевіряйте стан пильовиків тяг і рейки під час кожного технічного обслуговування. Пошкоджений пильовик пропускає бруд і воду, після чого шарнір або рейка швидко виходять з ладу.
Для автомобілів із гідропідсилювачем контролюйте рівень і колір рідини. Потемніння або запах гару свідчить про необхідність заміни. Заміну рідини виконують згідно з регламентом виробника або при появі ознак деградації.
Після заміни деталей рульового приводу обов’язково виконують розвал-сходження. Неправильні кути установки коліс призводять до нерівномірного зносу шин і погіршення керованості. При появі будь-яких сторонніх звуків або зміні зусилля на кермі варто звернутися на діагностику, не чекаючи повної втрати підсилення.
Справне рульове керування є критично важливим для безпеки. Навіть невеликий люфт або непрацюючий підсилювач значно ускладнює контроль над автомобілем у критичній ситуації.
Сучасні електричні системи рідше потребують технічного обслуговування порівняно з гідравлічними, однак їх ремонт часто пов’язаний із заміною електронних компонентів і вимагає спеціалізованого обладнання. Вибір між типами підсилювачів при покупці автомобіля залежить від пріоритетів: традиційне відчуття дороги чи економічність і сумісність із системами допомоги водієві.
